Výměna LCD displeje Xiaomi Redmi Note 9 Pro

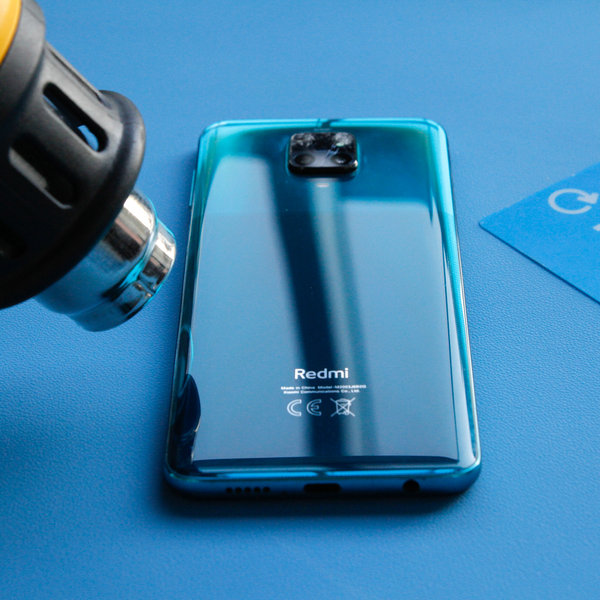

Zahřátí spodní hrany smartphonu pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.

• Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj smartphonu cca 3 minuty, aby teplota dosáhla cca 80 ° C.
• Nedávejte smartphone do mikrovlnky !!!

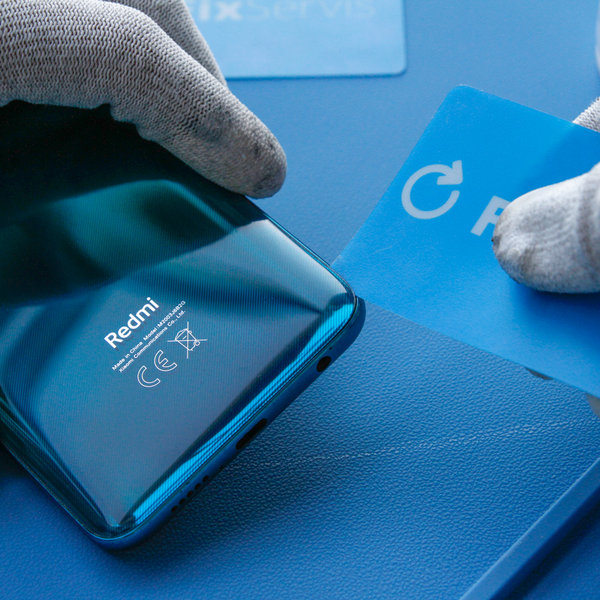

• Zasuňte kartičku Fixservis mezi rám a zadní kryt, aby se vytvořil mírný otvor a pomalým posouváním odlepte zadní kryt.
• V případě potřeby použijte čisticí kapalinu (Cleanser - Isopropanol 100%)

Pokud máte problém oddělit zadní kryt, zahřejte znovu smartphone na další změkčení lepidla. Dejte si pozor, abyste se vyhnuli přehřátí.

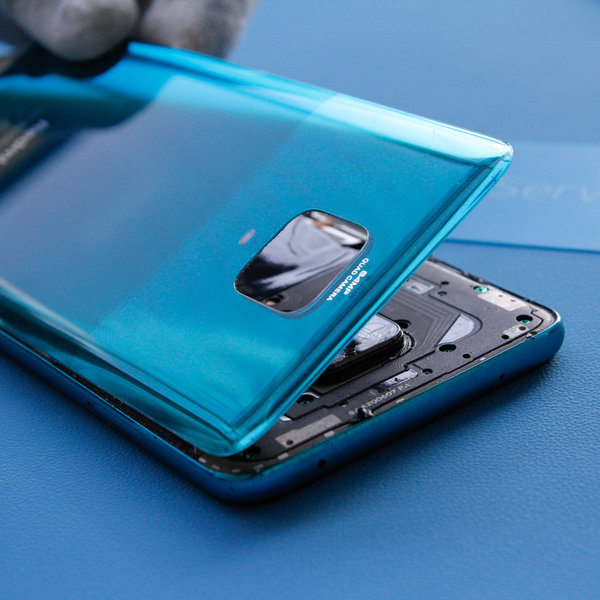

• Odstraňte zadní kryt.

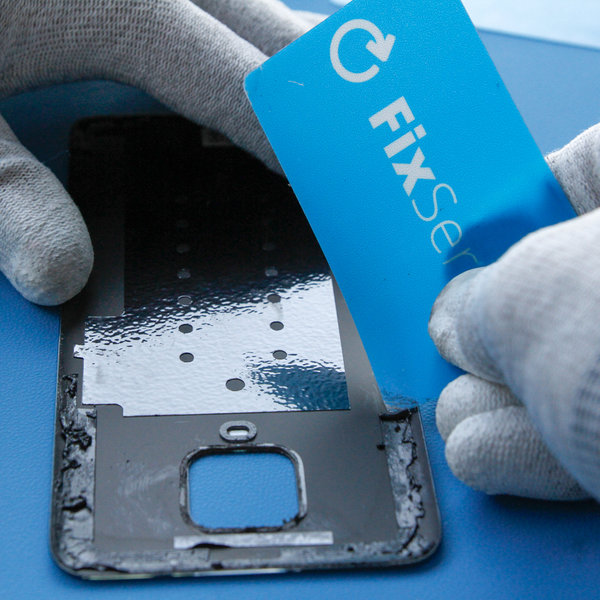

• Odstraňte staré lepidlo po okrajích smartphonu.
• V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku lepidla.

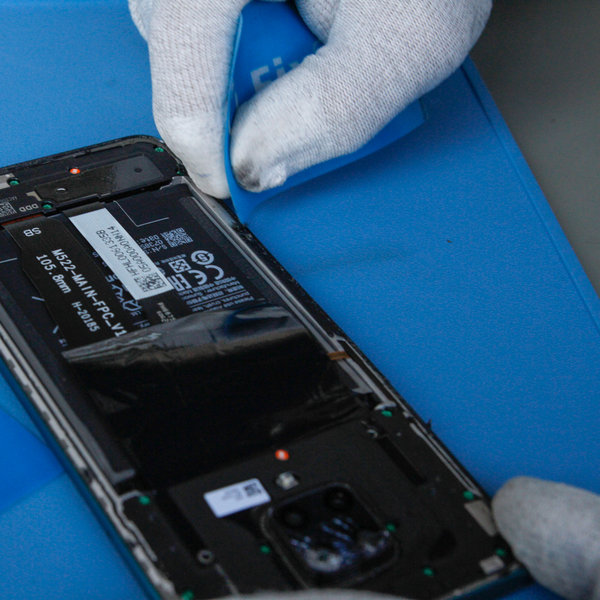

• Pomocí kartičky Fixservis a pinzety odlepte sestávající lepidlo z okrajů na zařízení.
• V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku lepidla.

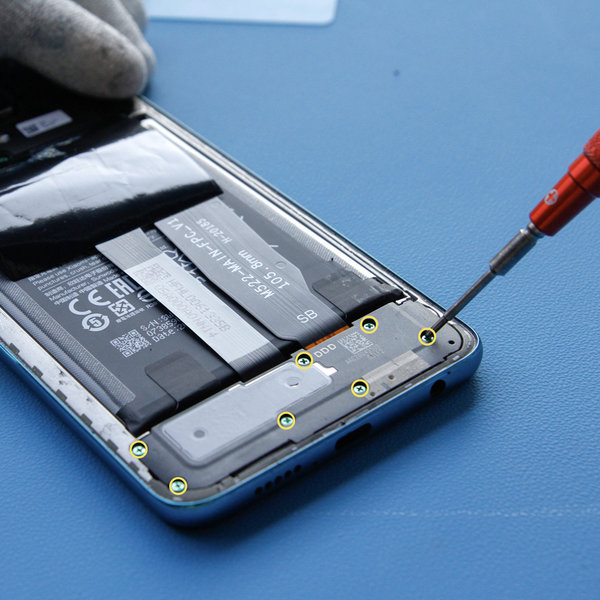

• Odšroubujte 7 křížových šroubů pomocí Pentalobe (křížového) šroubováku upevňující kryt USB desky. Následně demontujte kryt pomocí funkce Spudger nebo pinzety.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození smartphonu.

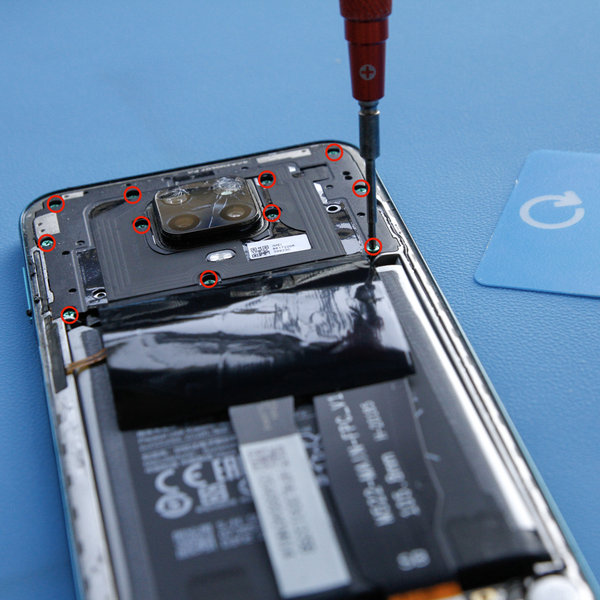

• Odšroubujte 11 křížových šroubů pomocí Pentalobe (křížového) šroubováku upevňující kryt základní desky.
• Následně demontujte kryt pomocí funkce Spudger nebo pinzety.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození smartphonu.

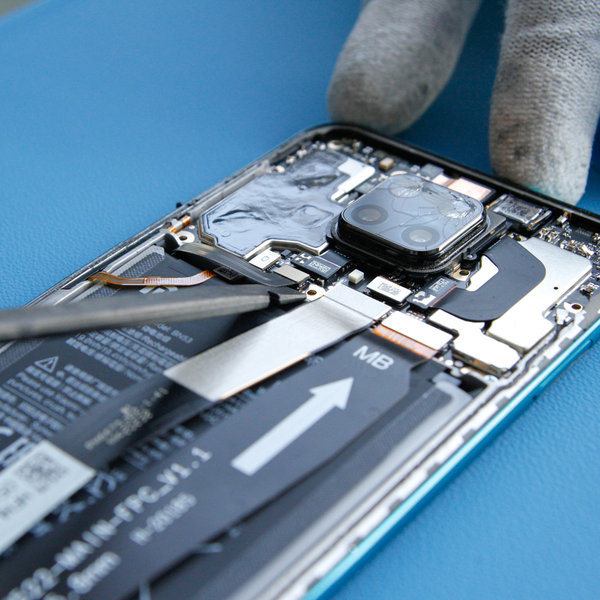

• Plochým koncem Spudgeru odpojte konektor baterie.

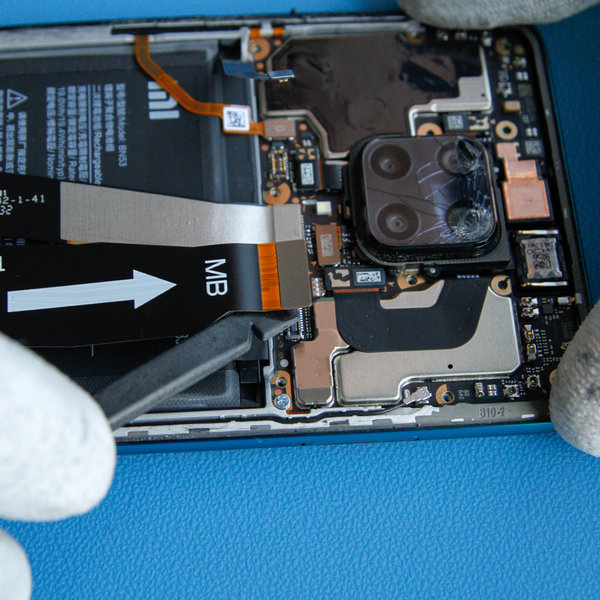

• Plochým koncem Spudgeru vypáčte a odpojte propojovací kabel od základní desky z horní a dolní strany.
• Následně ho odstraňte pomocí pinzety.

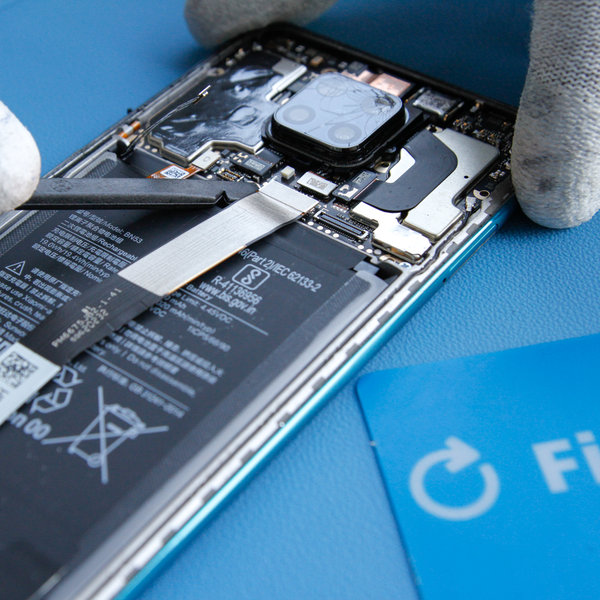

• Plochým koncem Spudgeru vypáčte a odpojte flex kabel displeje.
• Následně ho odstraňte pomocí pinzety.

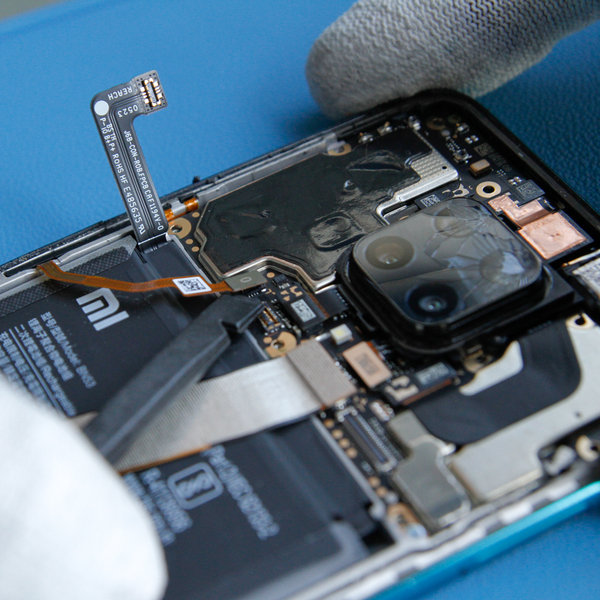

• Plochým koncem Spudgeru vypáčte a odpojte konektor od tlačítka napájení / hlasitosti.

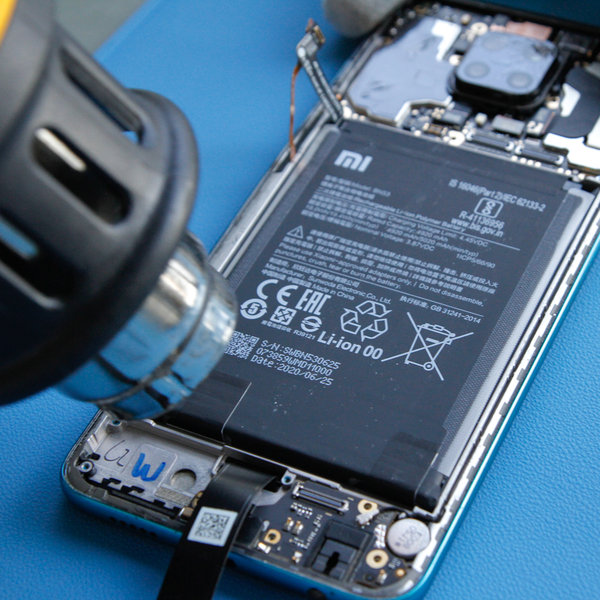

• Použijte vysoušeč vlasů nebo horkovzdušnou pistoli na displej na 1-2 minuty, aby změklo lepidlo pod baterií.

Dejte si pozor, abyste smartphone nepřehřály.

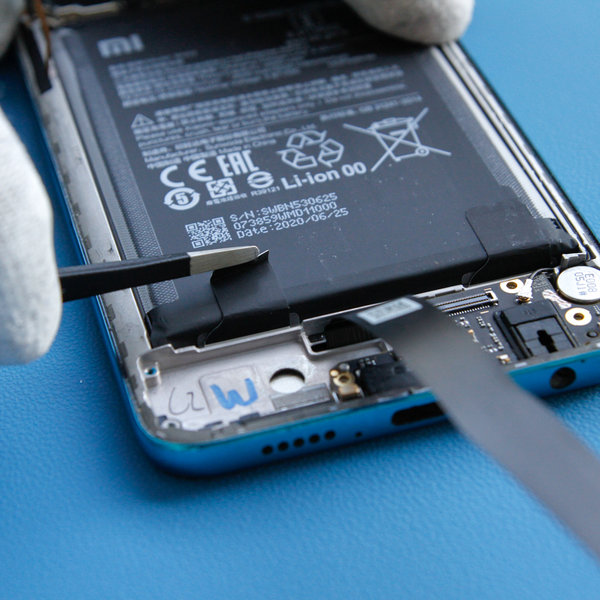

• Pomocí pinzety odlepte pásky nalepené na baterii.
• Uchopte úchytky současně a pomalu tažením táhněte lepidlo směrem od baterie.

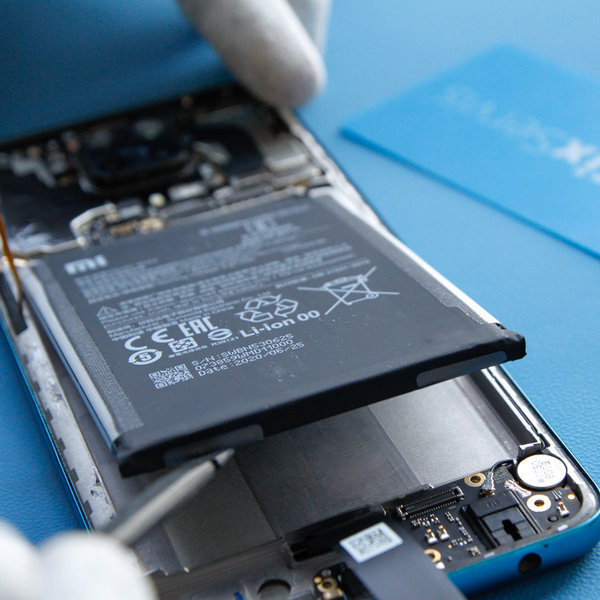

• Pomocí velkého Spudgera nebo kartičky Fixservis vyjměte baterii ze zařízení.
• V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku lepidla na baterii.

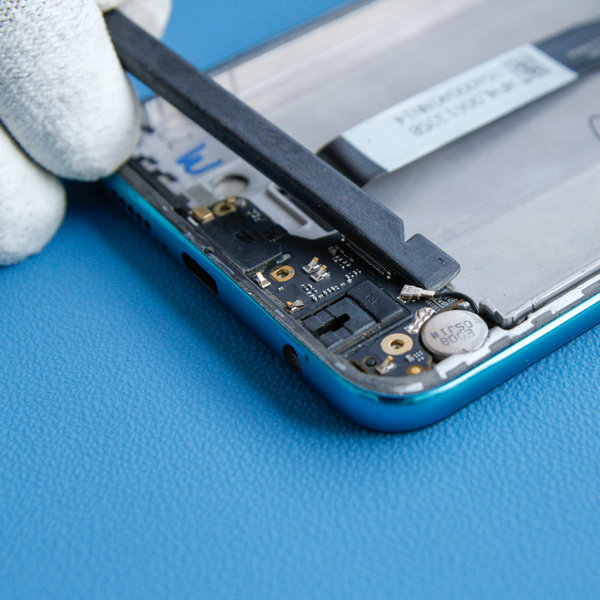

• Plochým koncem Spudgeru odpojte NFC anténu z horní a dolní části smartphonu.
• Následně ji odstraňte pomocí pinzety.

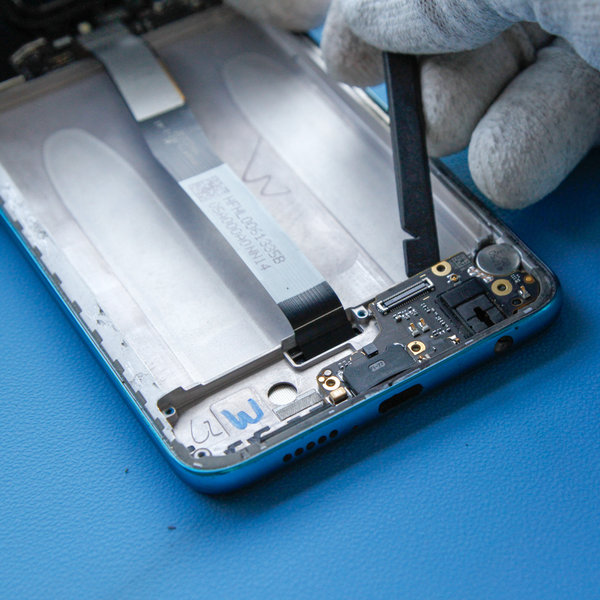

• Pomocí nástroje Soudger vyberte USB desku ze sestavy smartphonu.

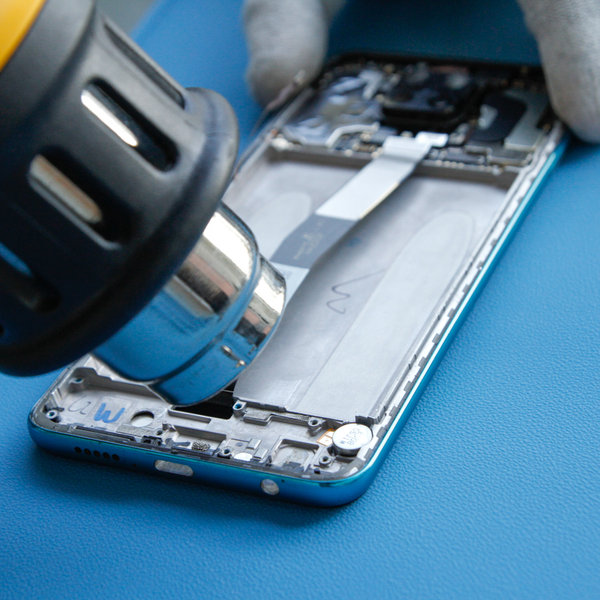

• Použijte vysoušeč vlasů nebo horkovzdušnou pistoli na displej na 1-2 minuty, aby změklo lepidlo pod vibračním modulem, který je přilepený k sestavě.
• Pomocí pinzety vyjměte vibrační modul ze sestavy smartphonu.

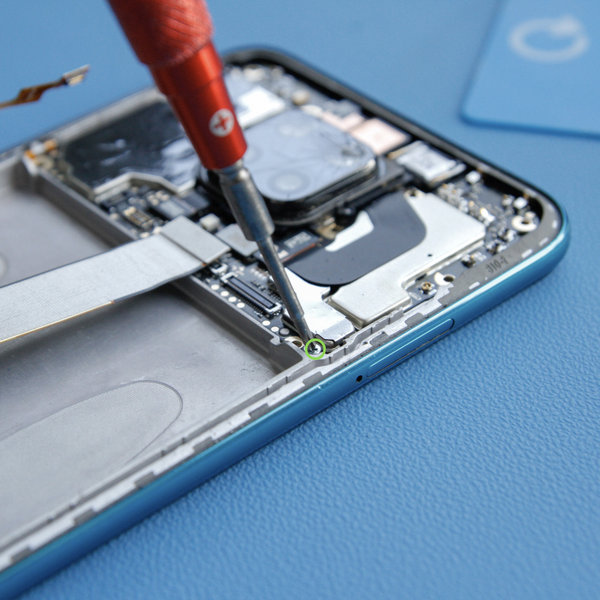

Vyjměte 1 křížový šroub pomocí Pentalobe (křížového) šroubováku upevňující základní desku.

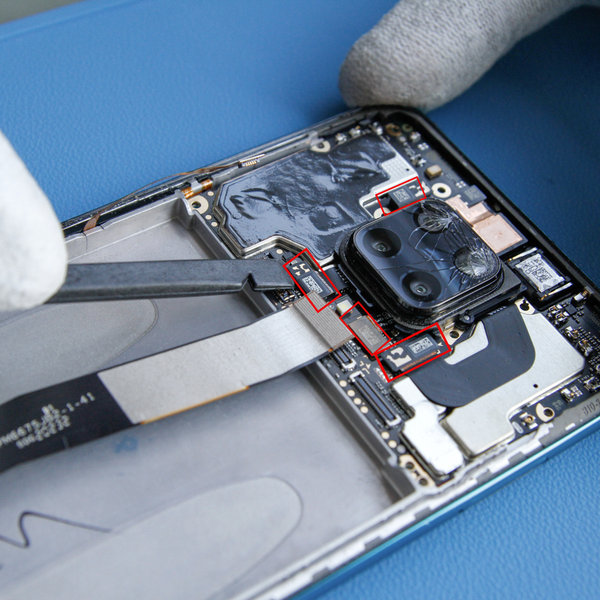

• Plochým koncem Spudgeru odpojte čtyři flex kabely zadní kamery.
• Následně zadní kameru odstraňte pomocí pinzety.

Při odpojování flex kabelů dbejte zvýšené opatrnosti, abyste nepoškodili flex kabely.

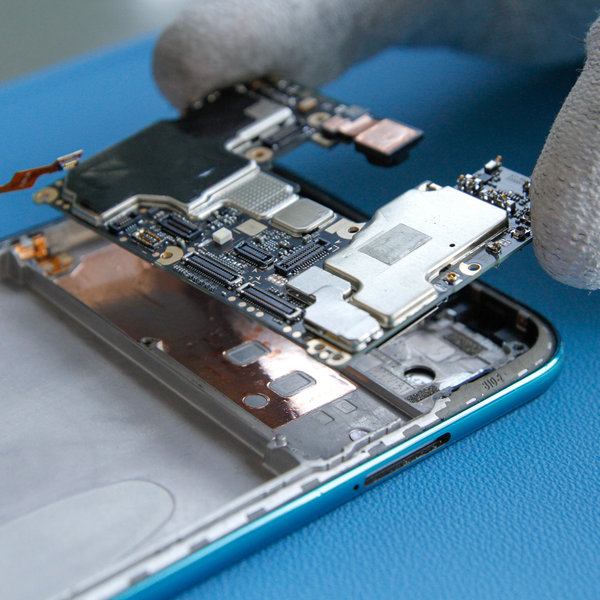

• Plochým koncem Spudgeru vypáčte základní základní desku.
• Následně základní desku odstraňte pomocí pinzety.

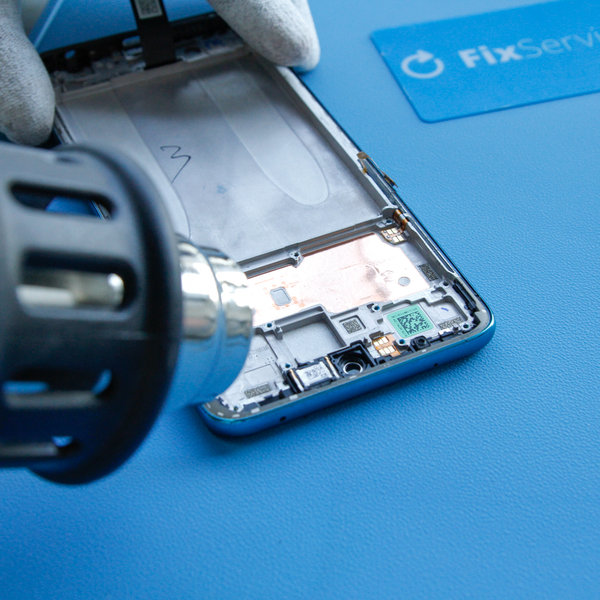

• Použijte vysoušeč vlasů nebo horkovzdušnou pistoli na displej na 1-2 minuty, aby změklo lepidlo pod sluchátkem, který je přilepený k sestavě.
• Pomocí pinzety vyjměte reproduktorů sluchátka ze sestavy smartphonu.

Zapamatujte si jak vybíráte reproduktor sluchátka, abyste ho věděli zpětně správně zapojit.

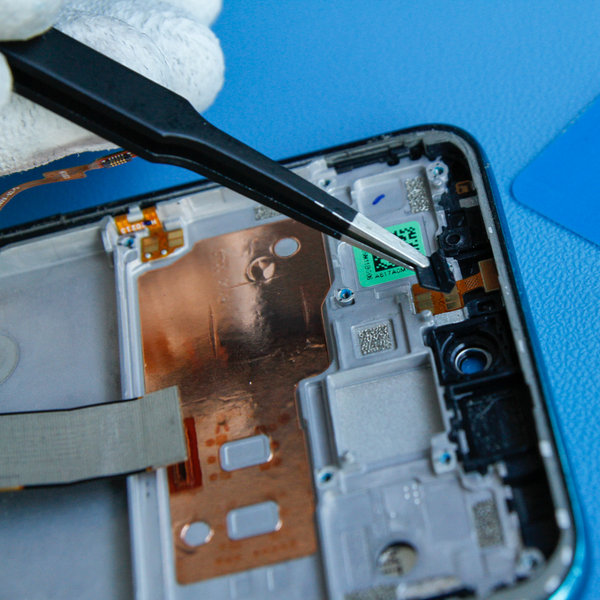

• Pomocí pinzety odstraňte aritačnú gumičku, která drží proximity senzor.
• Následně pomocí pinzety odlepte proximity senzor.

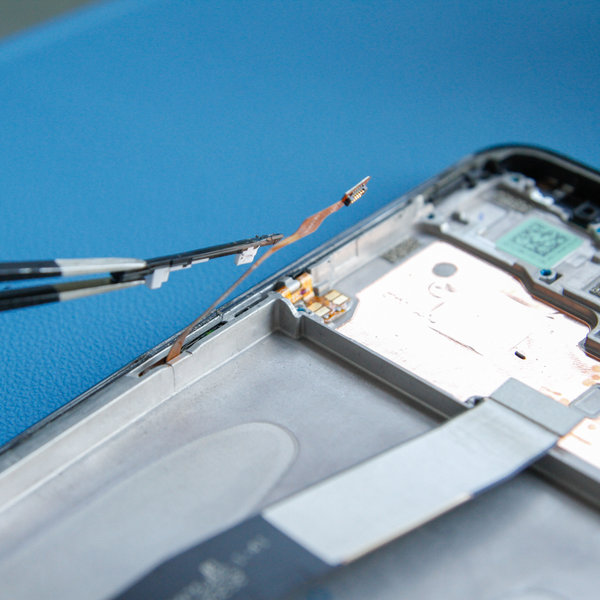

• Pomocí pinzety odstraňte boční tlačítko.

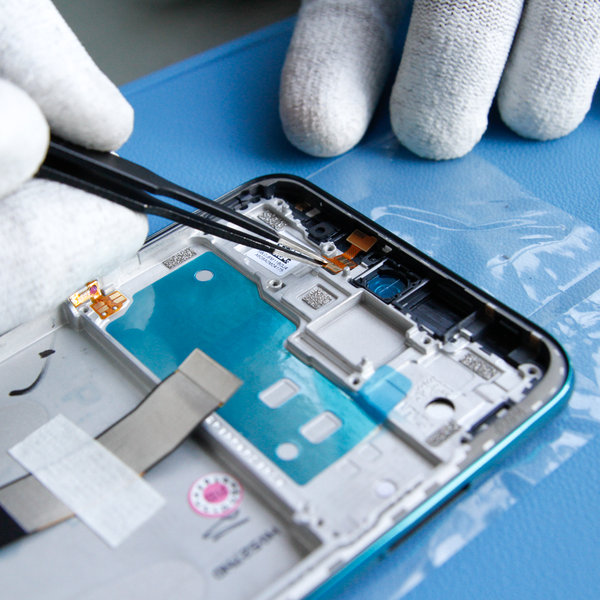

• Na nový LCD displej namontujte všechny komponenty od tohoto kroku zpětně.

Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.

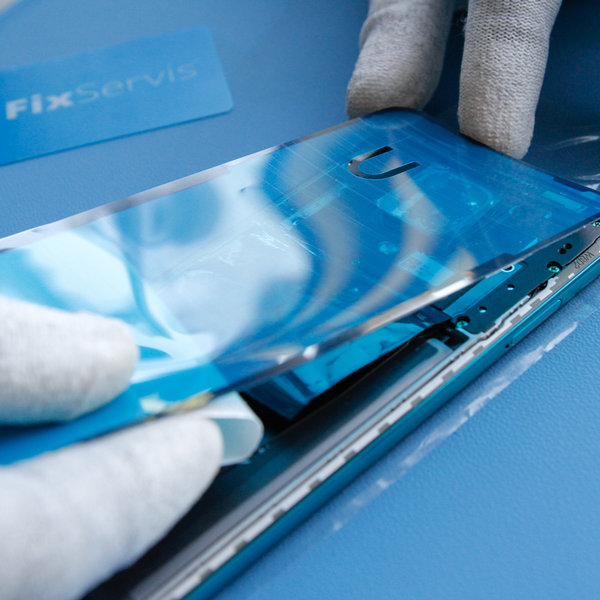

• Nalepte novou lepku po okrajích zadního krytu z vnitřní strany.
• Následně ho přilepte k smartphonu.

Nové lepidlo zajistí odolnost smartphonu vůči vodě a prachu.

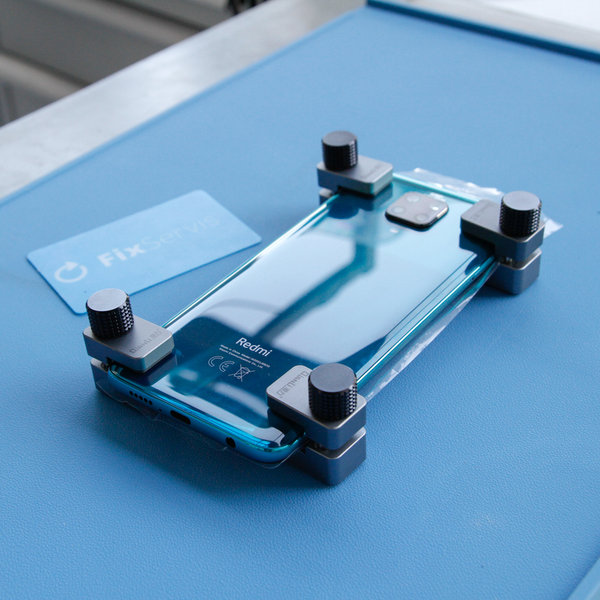

• Nasaďte svorky tak, jak to je na obrázku, které zajistí lepší zpevnění lepidla mezi krytem a displejem.
