Výměna LCD kompletu iPhone 5

Přidáno 21.03.2021

Technická obtížnost

Středně náročné

Doba trvání procedury

1 hodina

Počet kroků v tutoriálu

7

Náhradní nářadí

FixPremium - Univerzální Plastový Spudger (Modrá)
FixPremium - Univerzální Plastový Spudger (Modrá)

Výrobce: FixPremium

Kód: NAR-225


27 Kč
22 Kč bez DPH

Potřebujete vyměnit LCD displej na vašem iPhone 5 a nevíte jak na to? Nezoufejte, stačí trochu zručnosti a tento detailní návod, který vás bude doprovázet výměnou krok za krokem. Displej se vám podaří vyměnit asi za 1 hodinu.

Krok 1

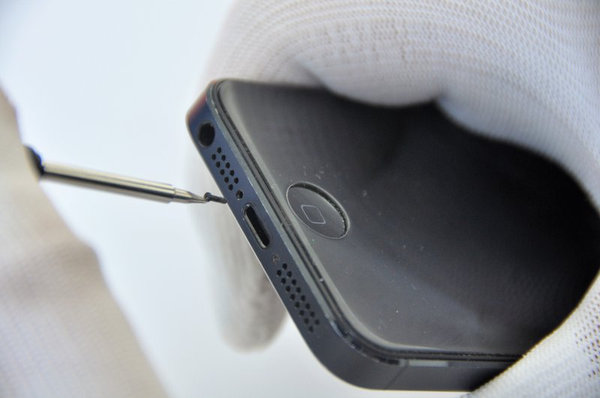

Otevření zařízení

Otevření zařízení
Otevření zařízení #1
Otevření zařízení #2
Otevření zařízení #3
Otevření zařízení #4
Otevření zařízení #5
Otevření zařízení #6
Otevření zařízení #7
Otevření zařízení #8
Otevření zařízení #9

  Před rozebíráním se ujistěte že je zařízení vypnuto.

Vymontujte dva 3,6 mm Pentalobe šrouby hned vedle Lightning nabíjecího konektoru. Procházejte trsátka nebo jiným nástrojem ve štěrbině (na obrázku "sezam"), mezi předním a zadním krytem. Pokračujte v uvolňování LCD panelu i po stranách. POZOR, nepoužívejte hrubou sílu.

 Nesnažte se zcela odstranit LCD panel od zadního krytu, protože se zde nacházejí tři kabely, které drží LCD spojené s mateřskou deskou.

Následně zvedněte LCD panel od zadního krytu.

Krok 2

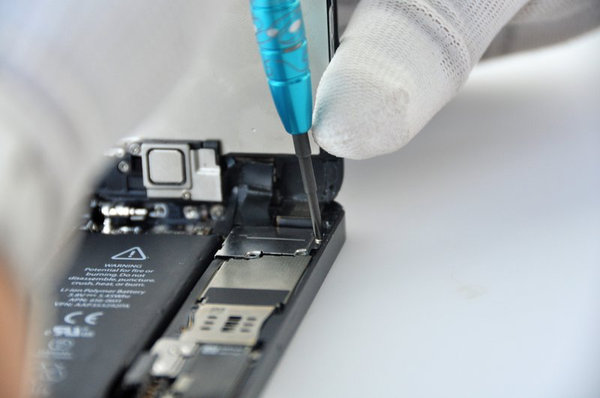

Odstranění LCD konektorů zobrazovací jednotky, flex kabelů přední kamery a sluchátka

Odstranění LCD konektorů zobrazovací jednotky, flex kabelů přední kamery a sluchátka
Odstranění LCD konektorů zobrazovací jednotky, flex kabelů přední kamery a sluchátka #1
Odstranění LCD konektorů zobrazovací jednotky, flex kabelů přední kamery a sluchátka #2
Odstranění LCD konektorů zobrazovací jednotky, flex kabelů přední kamery a sluchátka #3
Odstranění LCD konektorů zobrazovací jednotky, flex kabelů přední kamery a sluchátka #4
Odstranění LCD konektorů zobrazovací jednotky, flex kabelů přední kamery a sluchátka #5

Odšroubujeme šrouby, která drží krytku LCD konektorů, následně spudgerem odpojíme LCD konektory zobrazovací jednotky, flex kabelů přední kamery a sluchátka.

Krok 3
Oddělení předního a zadního panelu

Oddělení předního a zadního panelu

Oddělíme přední panel od zadního panelu.

Krok 4

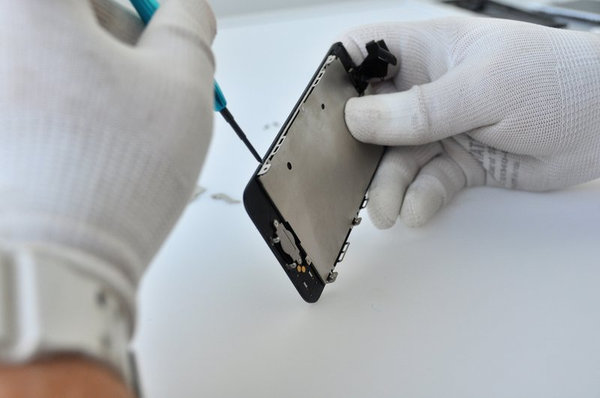

Odstranění bočních šroubů z předního panelu

Odstranění bočních šroubů z předního panelu
Odstranění bočních šroubů z předního panelu #1
Odstranění bočních šroubů z předního panelu #2

Odšroubujeme šrouby, které se nacházejí po bocích předního panelu z jedné i druhé strany.

Krok 5
Odstranění home buttonu

Odstranění home buttonu
Odstranění home buttonu #1
Odstranění home buttonu #2
Odstranění home buttonu #3
Odstranění home buttonu #4
Odstranění home buttonu #5

Nejprve odstraníme jeden šroub, který drží plech LCD, následně odstraníme 2 šrouby upevňující krytku Home buttonu.

Spudgerem odlepíme Home Button směrem od předního panelu. Následně nástrojem "sezam" jemně odebereme samotný Home Button.



Krok 6

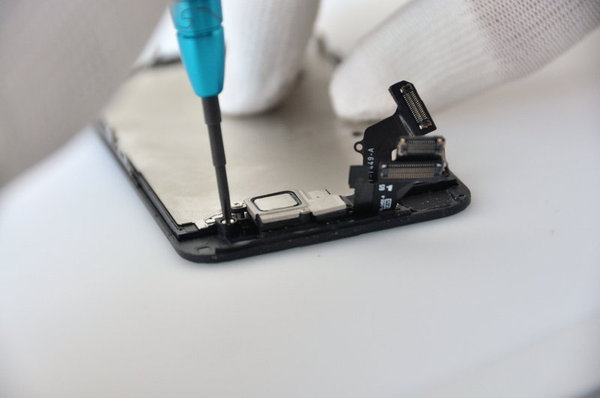

Odstranění sluchátka

Odstranění sluchátka
Odstranění sluchátka #1
Odstranění sluchátka #2
Odstranění sluchátka #3
Odstranění sluchátka #4
Odstranění sluchátka #5
Odstranění sluchátka #6

Nejprve odstraníme dva šrouby, které drží kovovou krytku sluchátka, následně pinzetou odstraníme samotné sluchátko.

Krok 7

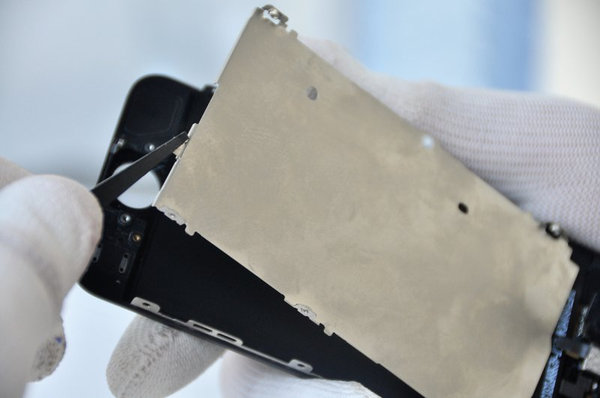

Odstranění plechu LCD, flexu přední kamery a proximity senzoru

Odstranění plechu LCD, flexu přední kamery a proximity senzoru
Odstranění plechu LCD, flexu přední kamery a proximity senzoru #1
Odstranění plechu LCD, flexu přední kamery a proximity senzoru #2
Odstranění plechu LCD, flexu přední kamery a proximity senzoru #3
Odstranění plechu LCD, flexu přední kamery a proximity senzoru #4
Odstranění plechu LCD, flexu přední kamery a proximity senzoru #5
Odstranění plechu LCD, flexu přední kamery a proximity senzoru #6

Spudgerem jemně odebereme plech LCD, následně sezamem odebereme flex přední kamery a proximity senzor.

Při skládání postupujte podle tohoto návodu v opačném pořadí. Nezapomeňte opět aplikovat adhezivní lepidlo pod všechny součástky, kde to bude nutné.
